产品介绍
1．省人工，配置转盘，实现供料、检测、锁付、取放产品同步作业，节省大量人工；
2．效率高，多把电批同时工作，可代替多名工人；
3．易操作，省去了取螺丝和对准螺孔的时间和精力，只需不停放置产品即可；
4．智能化，PLC智能电路控制，配置触摸屏，生产数据一目了然；
5．高标准，锁付工序完全由设备按程序自``行完成，避免人工误操作带来的不良影响；
6. 性能稳，关键部位采用高品质五金材料并经过特殊处理，电子原器件采用原装进口，确保设备零故障。
机器参数
|
机
器
构
造
|
重量
|
180KG
|
|
尺寸
|
800mm*600mm*1800mm
|
|
电源
|
AC 220V 50HZ
|
|
功率
|
400W( 按锁6颗螺丝计算）
|
|
气源
|
＞0.5Kpa
|
|
用气量
|
20m³/H
|
|
机架
|
钢板台面，铝合金机架
|
|
控
制
说
明
|
主程序控制
|
PLC控制
|
|
人机界面
|
液晶显示屏、显示和调整参数
|
|
机器启动
|
手动/自动两种模式
|
|
报警
|
报警灯及蜂鸣器
|
|
送螺钉机
|
自动送钉机
|
放置机架后
|
|
自动送钉机数量
|
按锁附螺钉多少配备
|
|
螺丝批
|
奇力速电批
|
可根据客户要求选配
|
|
连接
|
万向节传动轴组件
|
以实际要求配置
|
|
适用范围
|
适用产品尺寸
|
根据客户产品定制
|
|
水平调整范围
|
±30mm的调节量
|
|
垂直调整范围
|
±15mm的调节量
|
|
螺丝锁紧的深度
|
30mm(可定制）
|
|
最小螺丝孔距
|
＞10mm
|
|
检测项目
|
电批扭力检测
|
有
|
|
螺丝滑牙检测
|
有
|
|
螺丝漏锁检测
|
有
|
|
螺丝漏送检测
|
有
|
|
锁紧不良品的检测
|
报警灯及蜂鸣器提示
|
|
转盘
|
配制4个治具
|
4个工件、扭螺丝同步进行
|
产品特点
省成本：单人即可高效操作，1人相当于3-5人的效率；
高效率：多轴同时锁付，拧好多颗螺丝和拧好一颗螺丝所需时间一样；
更轻松：单台设备所需工人1人，只需完成上下料；
可定制：设备严格根据客户产品、螺丝及生产要求来定做，更好用；
省工时：送料、锁付、检测、取放产品同步作业效率更高；
形象佳：智能自动化设备令企业生产景象一新，树立企业高科技形象。
产品适用范围：

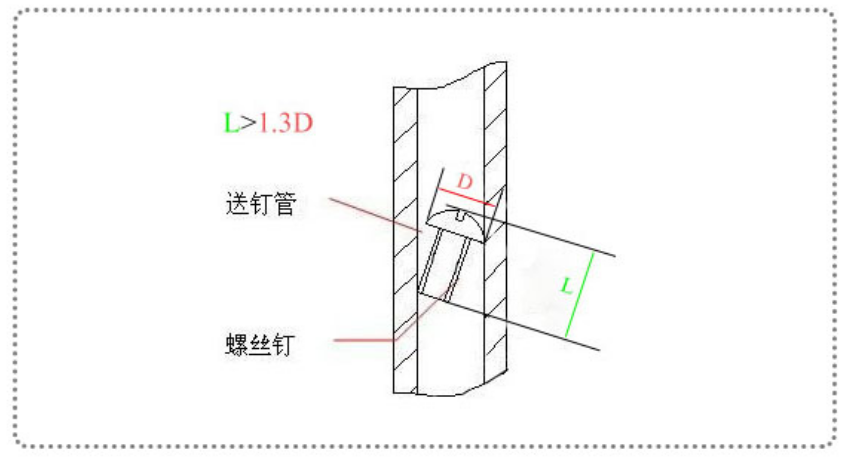

1.适用于各种类型的螺丝，螺丝总长应大于1.3倍螺帽直径；如下图所示：
2.螺丝总长不大于40MM，螺丝可带活动垫片；
3.适用产品如：端子、灯具、玩具、数码、电子、小家电等产品。
使用方法：
1.开启电源，接通气源；
2.将螺丝倒入螺丝料仓内，螺丝量以不超过螺丝输送轨道高度为宜；
3.放置好待锁付产品，启动主机开关，设备自动拧好所有螺丝；
4.转台通常配置四个工位，设备锁付螺丝的同时，作业员在另一工位取放产品；
5.可设置自动模式，作业员只需取放工件即可；
6.更换产品时需要根据螺丝孔位置来调整轴的位置并更换对应的治具。
参数配置：（自动锁螺丝机参数）
附:键盘用20轴自动锁螺丝设备
键盘自动锁螺丝设备
键盘是消耗量较大的PC配件，在生产组装过程中，拧螺丝工序需要耗费较多的工时，键盘螺丝较多，本案例中介绍的多轴锁螺丝方案是为20颗螺丝的键盘实现自动化锁付，此键盘共有20颗螺丝，也可采用坐标式方案来拧螺丝，由于产品需求量较大，根据生产要求，这里设计驰速20轴自动锁螺丝机，可一次同时输送20颗螺丝，配置20把电批，一次拧好所有螺丝，拧好20颗螺丝时间仅需3-4秒，生产效率大幅度提升，方案如下图：
设备可根据产品要求自行调试，如一款有18颗螺丝需要锁付的键盘，可控制其他2把电批不工作，电批位置可根据螺丝孔位置进行调节，更好的提高设备利用率，需要注意的是，设备在不同型号产品间通用，需要产品使用的螺丝也一样。
