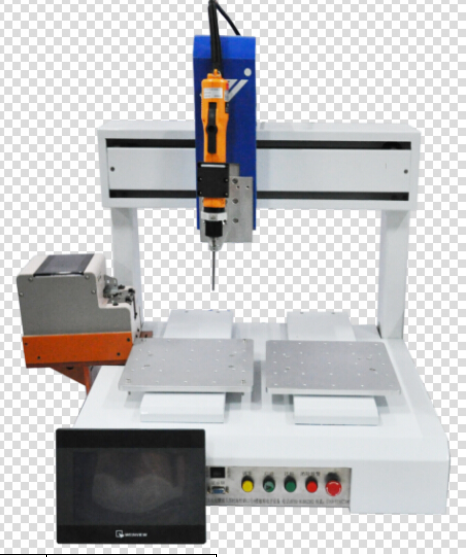

产品介绍
1. 采用双Y轴交替工作，可减少机器待料时间；
2. X、Y、Z三轴可作平面及立体运行；
3. 可替代人工特定的锁螺丝作业，实现机械化生产；
4. 操作简单便利、高速精确；
机器规格
|
产品型号
|
T4314X-AT1
|
T4324X-AT1
|
T4314X-AT2
|
T4324X-AT2
|
|
控制轴数
|
4轴
|
|
动作范围
|
X轴
|
400mm
|
|
Y1、Y2轴
|
300mm
|
|
Z轴
|
50mm
|
100mm
|
50mm
|
100mm
|
|
最大移动速度
|
X轴
|
500mm/sec
|
|
Y1、Y2轴
|
500mm/sec
|
|
Z轴
|
300mm/sec
|
|
重复精度
|
X轴
|
±0.03mm
|
±0.02mm
|
|
Y1、Y2轴
|
±0.03mm
|
±0.02mm
|
|
Z轴
|
±0.03mm
|
±0.02mm
|
|
最大负载
|
X轴
|
10KG
|
12KG
|
|
Y1、Y2轴
|
10KG
|
12KG
|
|
Z轴
|
4KG
|
|
程序记录容量
|
100组/每组100points
|
|
锁附效率
|
2500Pcs/Hours
|
|
螺丝输送方式
|
吸气式
|
|
显示方式
|
触摸屏（标配7寸/可选）
|
|
电机系列
|
日制微步进级精密电机
|
|
操作模式
|
点到点/阵列/坐标直接输入
|
|
传动方式
|
同步带+精密直线导轨
|
|
运动插补功能
|
3 Axis（3D立体空间任意路线皆可）
|
|
编辑模式
|
触摸屏
|
|
I/O讯号
|
16 Inputs/16 Outputs
|
|
外部控制接口
|
RS232
|
|
输入电源
|
AC 110V/220V~50HZ/60HZ（内部转换开关）
|
|
工作环境温度
|
5~40℃
|
|
工作环境湿度
|
20-90%（不结露）
|
|

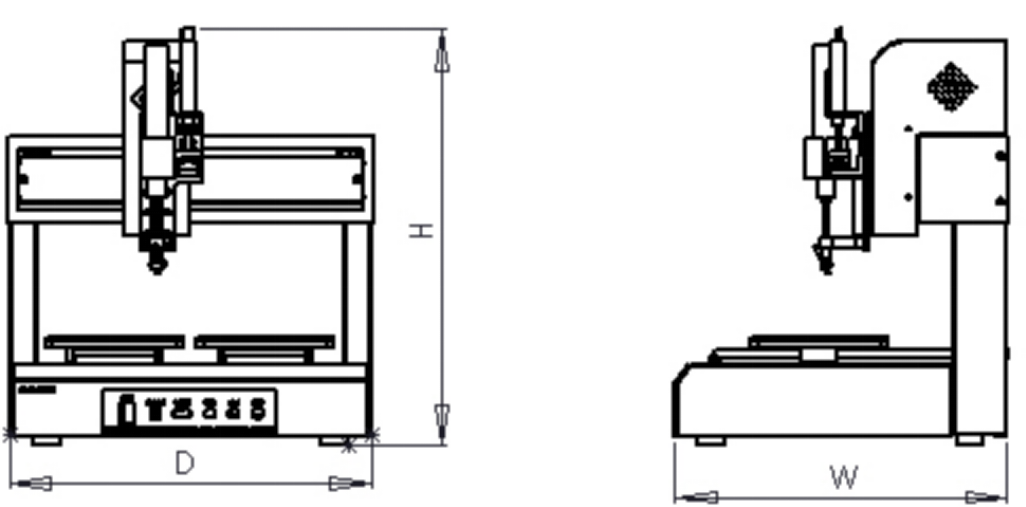

外形尺寸
|
W
|
486
|
486
|
486
|
486
|
|
D
|
528
|
528
|
528
|
528
|
|
H
|
600
|
630
|
600
|
630
|
|
本体重量
|
65Kg
|
66Kg
|
66Kg
|
67Kg
|
|
备注
|
表格内容为机器的典型参数，由于机器搭载的电批或装载的产品有所不同，实配机器的参数会存在差异。
|
产品特点
1. 通用性强,体积小，可配合产线作业，更换产品方便；
2. 可自动检测漏锁、浮锁、滑牙；
3. 效率高，多把电批同时工作，可代替多名工人；
4. 降低工人的劳动强度。传统的手工放置螺丝和对准螺丝头部需要占用大量的工作时间和精力；
5. 操作简单，自动化程度高,员工讯速掌握操作和调试；
6. 一个工人可同时管理几台机器,节省人工；
7. 扭力精确,调节方便,保证锁紧质量；
8. 吸气式利用真空负压将螺丝从螺丝排列机取至电批头部，稳定，可靠。
常见之应用范围
◎路由器外壳锁固 ◎键盘组合锁固
◎小家电组装锁固 ◎LED灯具组装锁固
◎音响组合锁固 ◎充电器外壳锁固
◎电话机电路板锁固 ◎儿童玩具组装锁固
