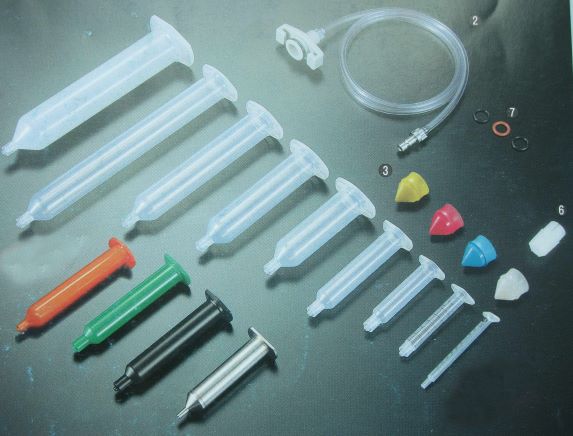

一 针筒及附件
产品介绍
所有针筒均不含有机硅及氯化物以保证工业等级，均采用嵌入式，边缘不松脱，无斜度，无气泡、内壁紧密配合活塞，确保吐出液体流畅，绝不滴漏，增强厚度惰性PP材质筒壁绝不破裂，不易于产生化学反应。
1 高精度点胶针筒
针筒内径是直筒式设计，卓越的流动性和高耐
压结构使高精度点胶得以实现。
应对高精度点胶的PSD-G系列
应对UV数脂的PSD-GU-G/LG系列
防静电、防灰尘的PSD-G-SEP系列
应对高温、高压的SSK-C系列
2 连接管
是连接点胶机和针筒，供给气压的管。
标准型的LT-G系列
横向输送型的LT-G-S系列
防静电、防灰尘的LT-G-SEP系列
3 高精度活塞
实现超群的抓取性和高精度点胶。根据液剂 的特性和用途，提供四个种类 （FLP-G、MLP-R-G、MLP-B-G、MLP-G）
4 机头套/5针头套
是密封针筒上部和下部的。
提供一般材料用和UV材料用2个种类
6 保护套
保护针筒前部，针头套不必取下。
7 O型圈
是连接管的交换用环。
针筒与连接管、活塞一览表
|
品名
容量ml(cc)
|
针筒
|
连接管
|
活塞
|
|
型号
|

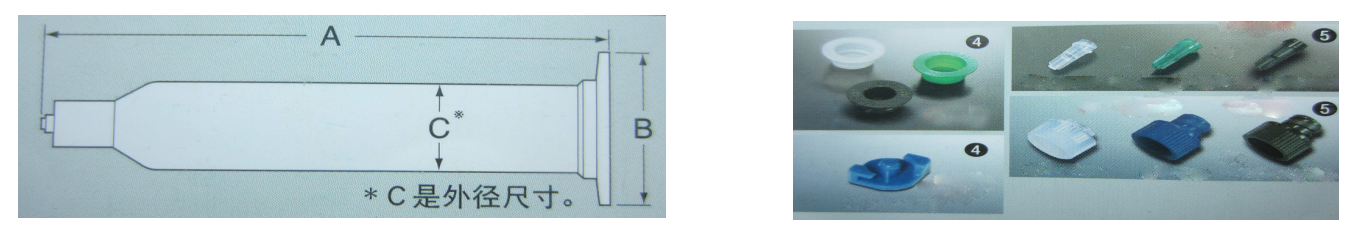

尺寸（A×B×C）
|
型号
|
型号
|
|
1ml
|
PSD-1G-M
|
84.4×18×φ6.6
|
LT-1BST
|
FLP-1G
|
|
PSD-1G2-M
|
LT-1G
|
|
3ml
|
PSD-3G
|
80×24.3×φ11.7
|
LT-3G
|
FLP-3G
|
|
5ml
|
PSD-5G
|
80×27×φ14.9
|
LT-5G
|
FLP-5G，MLP-5G
|
|
10ml
|
PSD-10G
|
105×32×φ18.3
|
LT-10G
|
FLP-10G，MLP-R-10G，MLP-10G
|
|
20ml
|
PSD-20G
|
105×45×φ26.2
|
LT-50G
|
FLP-50G
MLP-R-50G
MLP-B-50G
MLP-50G
|
|
30ml
|
PSD-30G
|
130×45×φ26.2
|
|
50ml
|
PSD-50G
|
161×45×φ26.2
|
|
70ml
|
PSD-70G
|
224.5×45×φ26.4
|
|
100ml
|
PSD-100G
|
190×60×φ36.2
|
LT-100G
|
—
|
针筒附件一览表
|
品名
容量ml(cc)
|
机头套
（一般材料用）
|
针头套
（一般材料用）
|
保护套
|
O型圈
（氟化橡胶制）
|
|
型号
|
型号
|
型号
|
型号
|
|
1ml
|
HC-1G
|
NC-3G
NC-5G
NC-7G
|
GC-1
|
(AON-1注)
|
|
HC-1G-H
|
|
3ml
|
HC-3G
|
AOV-3G
|
|
5ml
|
HC-5G
|
AOV-5G
|
|
10ml
|
HC-10G
|
AOV-10G
|
|
20ml
|
HC-50G
|
AOV-50G
|
|
30ml
|
|
50ml
|
|
70ml
|
|
100ml
|
HC-100G
|
AOV-100G
|
注：1.O型圈除以上系列外还提供AOS系列（硅制：3~50ml用）、AON系列（丁腈橡胶制：1~50ml用）。请根据所使
用材料的特性来选择。
2.机头套除以上系列外还提供HC-U-G系列（应对UV材材料：5~50ml）。
3.针头套除以上系列外还提供NC-3GU-LG（应对UV材料：全系列共通）。
另外，4-7的附件可与上述各种针筒通用，HC-1G-H与PSY-1G2-M所专用。

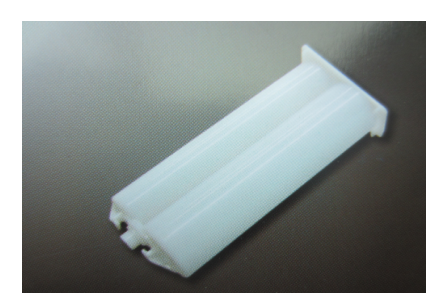

AB胶比例针筒
产品介绍
AB胶主要应用于双液胶水的涂抹点胶用，配上各种型号
的AB胶枪和静态管不但可 以自动混合AB胶水而且轻巧耐
用，可人为控制出胶量。采用进口材质，不易破碎，有韧性，清
洗方便。
规格 1:1 2:1 4:1 10:1

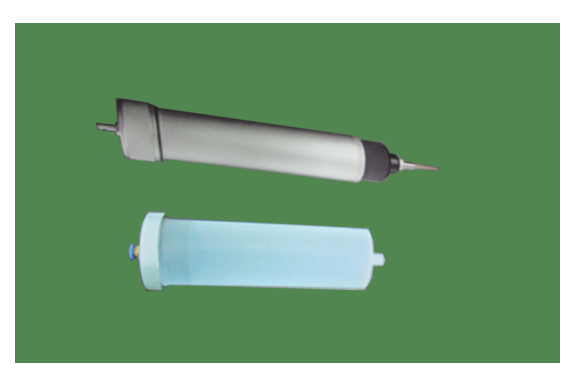

300CC针筒
产品介绍
300CC针筒适用于大量点胶作业场合,减少装胶水次数,提
高作业效率。可直接作为针筒点胶，使用时出胶干净。在加
料时需加上加料嘴、调压装置等，加料非常方便，可目视胶
水位置，适用于各种胶。
