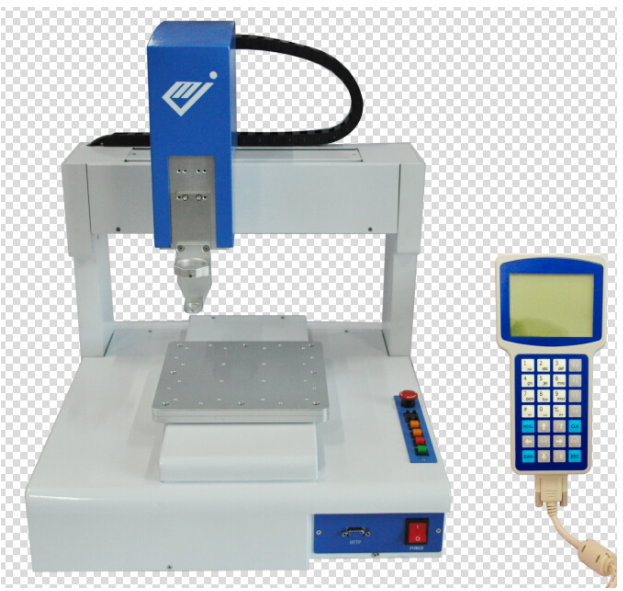

产品介绍
1. X、Y、Z三轴可作平面及立体运行。
2. 可替代人工特定的点胶作业，实现机械化生产。
3. 滚珠丝杆传动，可高速高精准加工，
作业效率大幅同提升。
4. 高刚性，运行平稳，适用于高精密产品点胶。
5. 点胶程式文件可通过U盘上传/下载，
方便资料管理及保存
6. 中文/英文操作界面
机器参数
|
产品型号
|
S2216N-BB2
|
S2226N-BB2
|
S2216N-CB2
|
S2226N-CB2
|
|
控制轴数
|
3轴
|
|
动作范围
|
X、Y轴
|
200mm
|
|
Z轴
|
50mm
|
100mm
|
50mm
|
100mm
|
|
最大移动速度
|
X、Y轴
|
600mm/sec
|
|
Z轴
|
400mm/sec
|
|
重复精度
|
X、Y轴
|
±0.01mm
|
±0.01mm
|
|
Z轴
|
±0.01mm
|
±0.01mm
|
|
最大负载
|
X、Y轴
|
8KG
|
|
Z轴
|
5KG
|
|
程序记录容量
|
99组/每组4000points/支持U盘拷贝
|
|
显示方式
|
教导盒LCD（320mmX240mm）
|
|
电机系列
|
国产优质闭环伺服
|
日制交流伺服
|
|
操作模式
|
点到点/连续线段
|
|
传动方式
|
精密滚珠丝杆+精密直线导轨
|
|
运动插补功能
|
3 Axis（3D立体空间任意路线皆可）
|
|
编辑模式
|
教导盒
|
|
I/O讯号
|
8 Inputs/8 Outputs
|
|
外部控制接口
|
RS232
|
|
输入电源
|
AC 110V/220V~50HZ/60HZ（内部转换开关）
|
|
工作环境温度
|
5~40℃
|
|
工作环境湿度
|
20-90%（不结露）
|
|

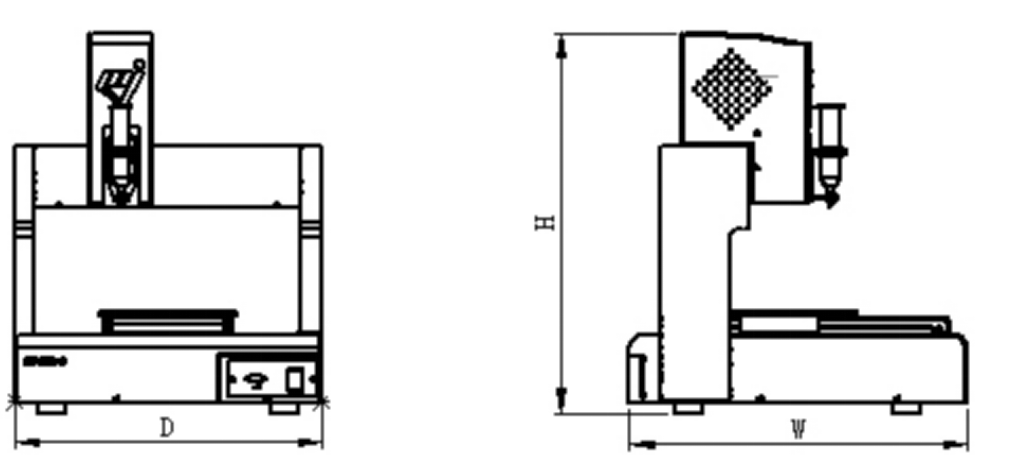

外形尺寸
|
W
|
493
|
493
|
493
|
493
|
|
D
|
450
|
450
|
450
|
450
|
|
H
|
600
|
650
|
600
|
650
|
|
本体重量
|
|
50Kg
|
51Kg
|
51Kg
|
52Kg
|
|
可选配
|
CCD机器视觉-点击了解详细（网博增加超链接）
|
|
备注
|
表格内容为机器的典型参数，由于机器搭载的工装或装载的产品有所不同，实配机器的参数会存在差异。
|
产品特点
高稳定性及超高精度设计。
高强度设备机身、使XYZ的垂直度高
完全不需搭配外部电脑即可单机运作。不但安装便利，操作设定更是简单。
人性化教导盒使您轻松完成程序设定
搭配图示化按键设计的教导盒，让您弹指之间轻松设定完成任何点胶路径的设定。更可简易完成各种路径之矩阵复制、偏移修改、校正点设定……及各机台之间的程序传输等超强功能。
唯一可3D圆弧插补的控制系统
精心研制的控制卡让点胶机成为一台真正可PTP及CP三轴圆弧插补的设备
让您放心使用于任何非平面的3D点胶路径。
适用于各式需求点胶产业
一般常见UV胶、silicon、EPOXY、红胶、银胶、A B胶、COB黑胶、导电胶、散热铝膏、瞬间胶……等点胶，皆可使用在点胶机设备上。
常见之应用范围
◎芯片邦定 ◎半导体封装
◎LCD玻璃机板封装粘接 ◎PCB电子零件固定及保护
◎汽车零件涂布 ◎移动电话机板涂布或按键点胶
◎汽械车零件涂布 ◎五金零件涂布接著
◎定量气体、液体填充涂布 ◎扬声器点胶
